产品编号: AF80XXXX000X
连接方式:法兰8x ф 22 x PCD190
公称直径: DN80
公称压力: 40Bar
设计温度: – 55°C ~ 80C
接触货物材质: 316/304
密封件材质: R-PTFE
LPG内置式气体安全阀(全法兰)适用于6.9 -23.5 Bar )之间的压力范围。接触件采用304/316不锈钢制造。按标准安装聚四氟乙烯密封件。
安装尺寸

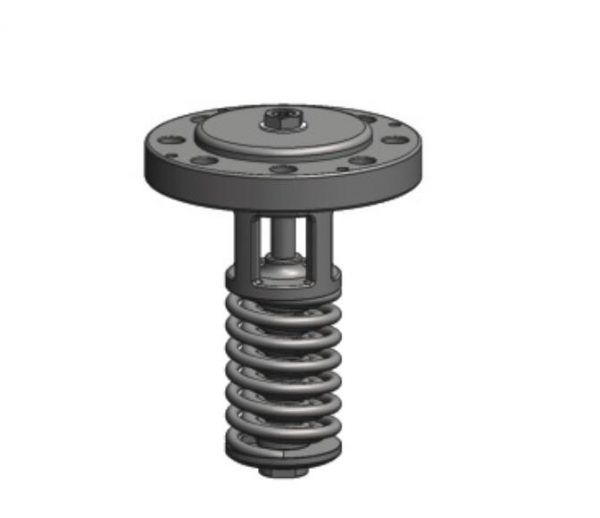

组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | AF8018500001-01-00 | 阀体组件 |
| 2 | AF8034480001-02 | 阀芯上压盖 |
| 3 | AF8018500001-04 | 阀芯 |
| 4 | 85984600M20 | 六角薄螺母细牙 |
| 5 | AF8034480001-05 | 垫片 |
| 6 | AF8034480001-06 | 螺母 |
| 7 | 85981 30020 | 弹簀垫圈 |
| 8 | AF8034480001-07 | 上盖 |
| 9 | 8559000019*1.8 | O型圈 |
| 10 | AF 8034480001-08 | 主密封 |
| 11 | AF 8034480001-10 | 弹簧上座 |
| 12 | AF 8034480001-12 | 高度限位管 |
| 13 | AF8034480001-13 | 钢丝挡圈 |
| 14 | XXXXXXXXXX | 弹簧组件 |
| 15 | AF8034480001-17 | 锁紧螺母 |
| 16 | AF8020900001-02 | 弹簧底座 |
| 17 | 85998000M6*12 | 内六角平端紧定螺钉 |
