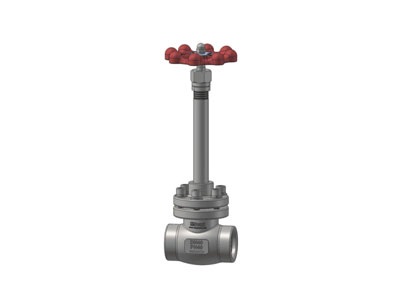

低温截止阀一用于像LNG各种低温介质的管路系统,密封垫采用进口PCTFE材质,使用温度范围-196°C ~ 80°C。
产品编号 : DJL44001-00
公称直径: DN40
设计压力: 40Bar
材质: 304
密封件材质: PCTFE、PTFE
设计温度: -196°C~80°C
安装尺寸
组装图
序号 | 零件图号 | 零件名称 |
1 | DJL44001-01 | 阀体 |
2 | DJQA4001-12 | 主密封 |
3 | DJL44001-02 | 阀杆 |
4 | DJL44001-03 | 阀瓣 |
5 | DJQA4001-14 | 防松垫片 |
6 | DJL44001-04 | 阀瓣螺母 |
7 | DJL44001-05 | 阀体密封圈 |
8 | DJL4400101-00 | 压盖法兰焊接件 |
9 | DJL44001-06 | 填料底环 |
10 | DJL44001-07 | 下填料 |
11 | DJL44001-08 | 上填料 |
12 | DJL44001-10 | 填料下扣 |
13 | DJL44001-11 | 填料上扣 |
14 | DJL44001-12 | 填料弹簧 |
15 | DJL44001-13 | 手轮 |
16 | DJL45001-13 | 铝片 |
17 | 85984800M8 | 盖型螺母 |
18 | 859811008 | 弹垫 |
19 | DJL44001-14 | 填料压盖 |
20 | 8531000013.5*1.8 | O型圈 |
21 | 8531000016.5*1.8 | O型圈 |
22 | 85988100M10*35 | 内六角圆柱头螺钉 |
23 | 8598110010 | 弹垫 |
24 | 859810010 | 平垫 |
25 | 85984500M12 | I型全金属六角锁紧螺母 |
