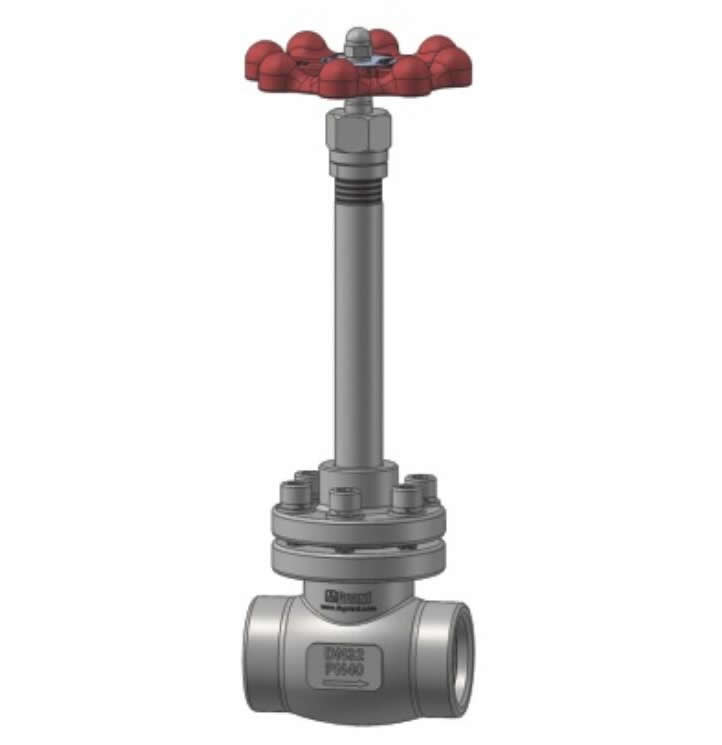

低温截止阀一用于像LNG各种低温介质的管路系统，密封垫采用进口PCTFE材质，使用温度范围-196°C ~80°C。
产品编号: DJL43201-00
公称直径: DN32
设计压力: 40Bar
材质: 304
密封件材质: PCTFE、PTFE
设计温度: -196°C~80°C
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | DJL43201-01 | 阀体 |
| 2 | DJQA4001-12 | 主密封 |
| 3 | DJL44001-02 | 阀杆 |
| 4 | DJL44001-03 | 阀瓣 |
| 5 | DJQA4001-14 | 防松垫片 |
| 6 | DJL44001-04 | 阀瓣螺母 |
| 7 | DJL44001-05 | 阀体密封圈 |
| 8 | DJL4400101-00 | 压盖法兰焊接件 |
| 9 | DJL44001-06 | 填料底环 |
| 10 | DJL44001-07 | 下填料 |
| 11 | DJL44001-08 | 上填料 |
| 12 | DJL44001-10 | 填料下扣 |
| 13 | DJL44001-11 | 填料.上扣 |
| 14 | DJL44001-12 | 填料弹簧 |
| 15 | DJL44001-13 | 手轮 |
| 16 | DJL45001-13 | 铝片 |
| 17 | 85984800M8 | 盖型螺母 |
| 18 | 859811008 | 弹垫 |
| 19 | DJL44001-14 | 填料压盖 |
| 20 | 8531000013.5*1.8 | O型圈 |
| 21 | 8531000016.5*1.8 | O型圈 |
| 22 | 85988100M10*35 | 内六角圆柱头螺钉 |
| 23 | 8598110010 | 弹垫 |
| 24 | 8598100010 | 平垫 |
| 25 | 85984500M12 | I型全金属六角锁紧螺母 |
