产品编号: QGD42C2501-00
连接方式:
入口法兰4x ф 18x PCD125
出口法兰4x ф 14x PCD85
公称直径: 25mm
公称压力: 25bar
设计温度: – 40°C~ + 120°C
额定排量: 18m³/h
接触货物材质: CF8
密封件材质: PTFE

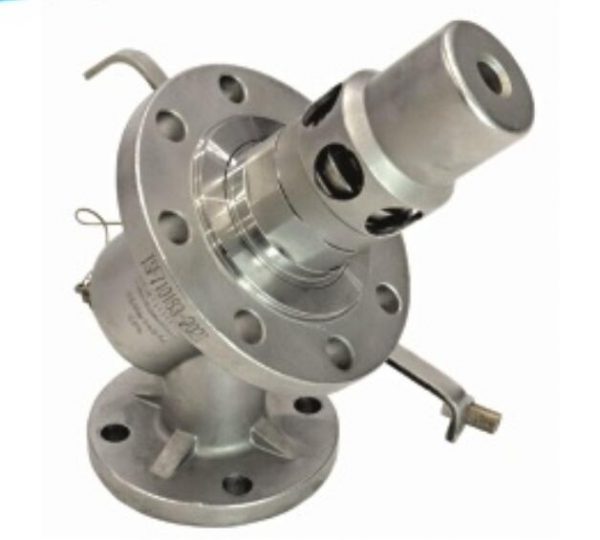

角式截止阀-气体阀。入口法兰4X ф 18mm均布在ф 125分度圆上，出口法兰4- ф 14均布在中85分度圆上。阀门设有过流截断功能。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 30 | 85985410M8 | 非金属锁紧螺母 |
| 31 | 859810008 | 平垫 |
| 32 | 8559000013.5*1.8 | O型圈 |
| 33 | 8559000018*1.8 | O型圈 |
| 34 | QGD42C5001-28 | 钢丝绳导套 |
| 35 | QGD42C5001-37-00 | 联动转轴组件 |
| 36 | QGD42C5001-33 | 手柄 |
| 37 | QGD42C5001-34 | 拉簧 |
| 38 | QGD42C5001-35 | 联动杆 |
| 39 | 85988100M10*20 | 内六角圆柱头螺钉 |
| 40 | 859811001 0 | 弹垫 |
| 41 | 859864006*20 | 销轴 |
| 42 | 859860001.6*16 | 开口销 |
| 43 | 85984400M10 | 螺母 |
| 序号 | 零件图号 | 零件名称 |
| 2 | QGD42C2501-02 | 阀杆 |
| 3 | QGD42C2501-03 | 阀帽转换接头 |
| 4 | QGD42C2501-04 | 阀帽 |
| 5 | QG D42C2501-05 | 先导阀杆 |
| 6 | QGD42C5001-06 | 堵头 |
| 7 | QGD42C5001-07 | 堵头密封垫 |
| 8 | QGD42C2501-06 | 先导阀调节件 |
| 9 | QGD42C2501-07 | 阀体密封垫 |
| 10 | QG D42C2501-08 | 弹簧 |
| 11 | 85988000M4*3 | 内六角紧定螺钉 |
| 12 | QGD42C2501-09 | 过流导套 |
| 13 | QGD42C2501-10 | 主密封紧固件 |
| 14 | QGD42C2501-11 | 主密封 |
| 15 | QGD42C2501-12 | 阀瓣 |
| 16 | QGD42C2501-13 | 过流切断密封垫 |
| 17 | QGD42C2501-14 | 大弹簧座 |
| 18 | QGD42C2501-15 | 大弹簧 |
| 19 | QGD42C5001-19 | 阀杆定位套 |
| 20 | QGD42C2501-16 | 凸轮 |
| 21 | 859860003.2*16 | 开口销 |
| 22 | 859864008*22 | 销轴 |
| 23 | QGD42C2501-17 | 凸轮滚轮 |
| 24 | QGD42C5001-22 | 填料小垫片 |
| 25 | QGD42C5001-23 | 填料:金属底环 |
| 26 | QGD42C5001-24 | 填料 |
| 27 | QGD42C5001-26 | 金属填料压盖 |
| 28 | 8598670028 | 碟型弹片 |
| 29 | QGD42C5001-27 | 填料密封盖 |
