产品编号: DA254701-00
公称直径: DN25
设计压力: PN40
材质: 304
密封件材质: PCTFE、PTFE
设计温度: -196°C ~ 80°C

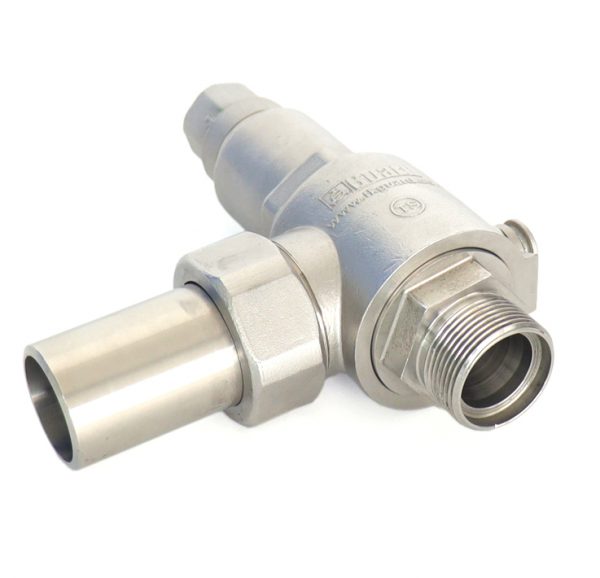

全启式安全阀一两端采用焊接方式连接。适用于0.75MPa的正压。密封垫采用进口PCTFE材质，使用温度范围-196°C ~ 80%C。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | DA254701-01 | 阀体 |
| 2 | DA254701-02 | 阀杆 |
| 3 | DA254701-03 | 弹簧 |
| 4 | DA254701-04-00 | 阀瓣组件 |
| 5 | DA254701-05 | 调节环 |
| 6 | DA104A01-06 | 顶杆垫片 |
| 7 | DA254701-07 | 调节环顶杆 |
| 8 | DA254701-08 | 阀座 |
| 9 | DA254701-09 | 阀体密封圈 |
| 10 | DA254701-18 | 进口密封圈 |
| 11 | DA254701-10 | 出口螺母 |
| 12 | DA254701-11 | 出口密封圈 |
| 13 | DA254701-12 | 出口接管 |
| 14 | DA254701-13 | 弹簧座 |
| 15 | DA254701-14 | 调节螺母 |
| 16 | DA254701-15 | 阀体上密封圈 |
| 17 | DA254701-16 | 防松螺母 |
| 18 | DA254701-17 | 阀帽 |
