产品编号: DQS42502-00
公称直径: DN25
公称压力: 40Bar
设计温度: – 196°C ~ 80°C
接触货物材质: CF8
密封件材质: PCTFE，PTFE

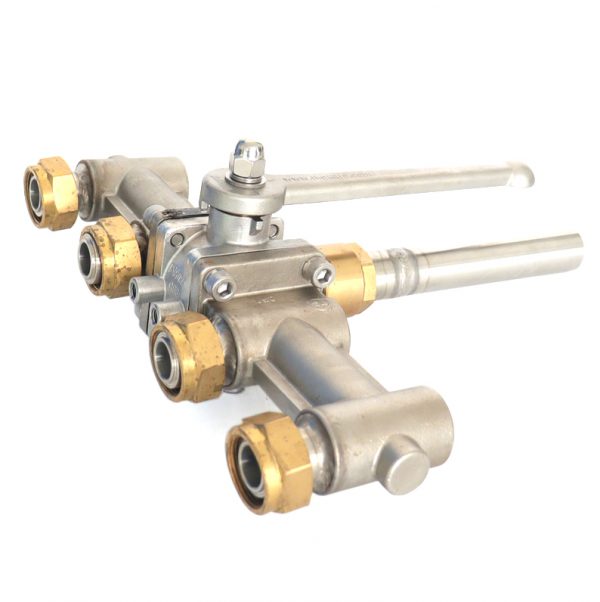

低温五通球阀一“T” 型通道五通球阀主要作为组合安全系统阀的安全阀安装主体。密封垫采用进口PCTFE材质，使用温度范围-196C ~ 80°C。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | DQS42501-01 | 阀体 |
| 2 | DQS42502-02-00 | 阀盖组件 |
| 3 | DQS42501-03 | 阀球 |
| 4 | DQS42501-04 | 阀杆 |
| 5 | DQS42501-05 | 阀座 |
| 6 | DQS42501-06 | 格兰 |
| 7 | DQS42501-07 | 中口 |
| 8 | DQS42501-08 | 小片 |
| 9 | DQS42501-09 | 大片 |
| 10 | DQS42502-11-00 | 油任对焊接头 |
| 11 | DQS42501-12 | 油任垫圈 |
| 12 | DQS42501-13 | 护套 |
| 13 | DQS42501-14 | 手柄 |
| 14 | 85A2000015*2.65 | O型圈 |
| 15 | 85981 00012 | 平垫 |
| 16 | 8598110012 | 弹簧垫圈 |
| 17 | 85984800M12 | 盖型螺母 |
| 18 | 85981 10010 | 弹簧垫圈 |
| 19 | 85988 100M10*25 | 内六角圆柱头螺钉 |
| 20 | DQS42501-15 | 铭牌 |
| 21 | 857P58002*5 | 标牌铆钉 |
