产品编号: R4583A75-01-00
公称直径: 500mm
设计压力 : 4Bar(58PSI)
测试压力: 6Bar(87PSI)
固定点数: 8
材质:不锈钢/碳钢
设计温度: – 40°C~ + 200°C
具体温度情况根据人孔密封圈材料选定
人孔盖上可安装10寸爆破片;标配不锈钢摆动螺栓、海军黄铜螺母;密封垫单独提供。
安装尺寸

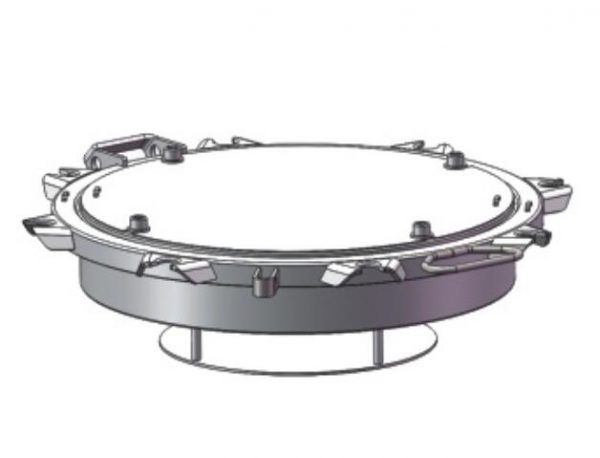

组装图
| 序号 | 零件图号 | 零件名称 | 材质 |
| 1 | R4583A75-01-01-00 | 人孔盖组件 | 组件 |
| 2 | LS201G01-02 | 密封垫 | PTFE |
| 3 | B250060001 | 10"爆破片 | / |
| 4 | R4583A75-01-02-00 | 爆破片压板组件 | 304/316L |
| 5 | SNFA0174 | 爆破片安装紧固件 | 304/316L |
| 6 | R4583A75-01-03-00 | 防尘罩组件 | 304/316L |
| 7 | SNFA0175 | 防尘罩安装紧固件 | 304 |
