产品编号: R2563702-00
公称直径: 500mm
设计压力:2.67Bar
测试压力:4Bar
固定点数:6
材质:Q345D
设计温度:-40℃~250℃
具体温度情况根据人孔密封圈材料选定。 人孔颈圈弧度可依据客户需求单独订制。
500mm沥青人孔一6点固定。直筒型颈圈焊接补强圈，人孔盖采用双层设计，保温效果良好。碳钢摆动螺栓配碳钢螺母(可
选不锈钢摆动螺栓配不锈钢螺母)。
安装尺寸

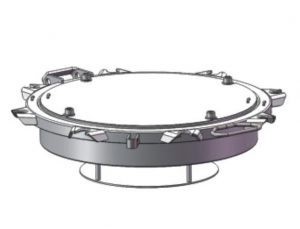

组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | R2563702-01-00 | 双层焊接人孔盖 |
| 2 | R2563702-02-00 | 人孔颈圈组件 |
| 3 | R2563702-03-00 | 长人孔螺栓组件 |
| 4 | R4583A01-07-00 | 短人孔螺栓组件 |
| 5 | R4583A01-03 | 轴销 |
| 6 | 859960004*25 | 开口销 |
| 7 | R4583A01-12 | 垫片 |
| 8 | 人孔密封圈(单独销售) |
