产品编号:JS165C01-00
连接方式 :
罐体法兰8xф18xPCD210
出口法兰8xф18xPCD200
公称直径 : 125mm
公称压力:4Bar
接触货物材质:316
密封件材质:PTFE、Viton
设计温度:-40℃~200℃

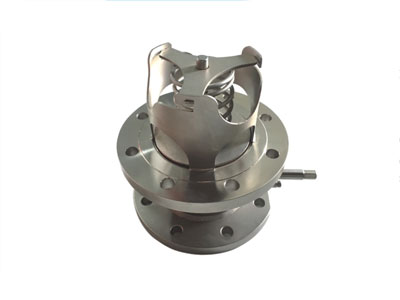

5”180°脚阀一入口为8xф18通孔均布在ф210mm的分度圆上，出口为为8xф18通孔均布在ф200mm的分度圆上，接触货物材质316不锈钢，配FEP/silicon密封件。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | JS165C01-01-00 | 阀体 |
| 2 | JS365C01-02 | 阀芯 |
| 3 | JZ964C01-03 | 弹簧 |
| 4 | JS365C01-03 | 弹簧压板 |
| 5 | JS365C01-04 | 包覆O型圈圈 |
| 6 | JS365C01-05-00 | 开启组件 |
| 7 | GB/T70.1 | 内六角圆柱头螺钉 |
| 8 | JS368001-08 | 压盖 |
| 9 | JS468001-09 | 阀杆密封圈 |
| 10 | JS468001-10 | 阀杆O-型圈 |
| 11 | JS468001-11 | 阀杆小密封圈 |
| 12 | JS165C01-02 | 加长阀杆 |
| 13 | JS464C01-05 | 轴套 |
注:可提供维修阀门所使用的零件。
