产品编号.:R4343A01-00
公称直径:300mm
设计压力:4Bar(58PSI)
测试压力:6Bar(87PSI)
设计温度 :-40℃~200℃
固定点数:4
材质: 304/316L
具体温度情况根据人孔密封圈材料选定 , 人孔颈圈弧度可依据客户需求单独订制。

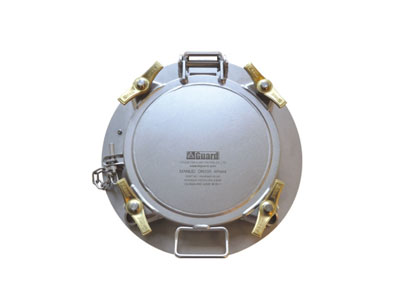

300mm翻边型检查口-4点固定，8mm厚的翻边颈圈适合不同罐体半径。标配不锈钢摆动螺栓、海军黄铜螺母。密封件单独提供。
选件一颈圈高度及摆动螺栓有多种规格可选，人孔盖有单双层可选。
安装尺寸

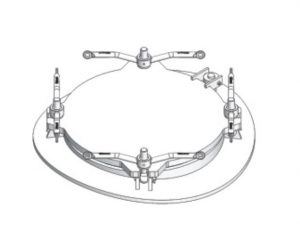

组装图
| 序号 | 零件图号 | 零件名称 | 材质 |
| 1 | R4343A01-01-00 | 人孔盖组件 | 组件 |
| 2 | 密封圈(单独销售) | 见密封件数据表 | |
| 3 | R4343A01-02-00 | 人孔颈圈组件 | 组件 |
| 4 | R4583A01-07-00 | 人孔螺栓组件 | 组件 |
| 5 | 859960004*25 | 开口销 | 316 |
| 6 | R4583A01-03 | 轴销 | 304 |
| 7 | R4583A01-12 | 垫片 | 304 |
