产品编号: JX468008-00
连接方式:
入口法兰8xф14x PCDф 178
出口法兰4x ф 17x PCDф 160
公称直径: 78mm
公称压力: PN4
设计温度: – 20°C~ + 200°C
接触货物材质: CF8M
密封件材质: PTFE、FEP+ Silicone、VITON
3”45°速流式底阀入口法兰为8xф14均布在PCD178的法兰面，出口为4x ф 17均布在PCD160的法兰面。速流式底阀采用全包加热，能够最大程度上实现阀体的加热功能，主密封件采用进口包覆O型圈。
安装尺寸

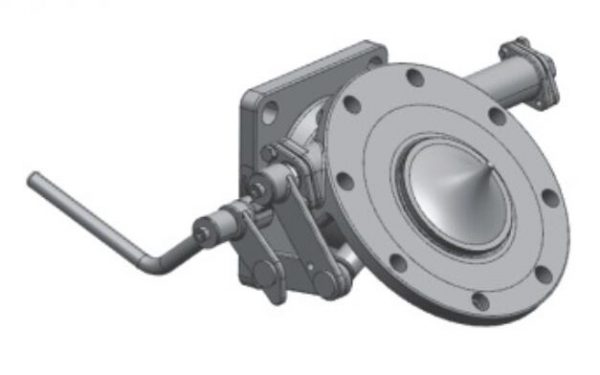

组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | JX468008-01-00 | 阀体组件 |
| 2 | JX468008-03 | 上阀芯 |
| 3 | JX468001-03 | 曲柄 |
| 4 | JX468001-04 | 连杆1 |
| 5 | JX468001-05 | 连杆2 |
| 6 | JX468001-06 | 连杆3 |
| 7 | JX468001-07 | 销轴 |
| 8 | JX468001-08 | 平垫 |
| 9 | QKB04001-05 | 空气阀小片 |
| 10 | JX468001-10 | 衬套 |
| 11 | JX468001-11 | 压盖 |
| 12 | JX468001-12 | 阀杆 |
| 13 | 8536002020*2.6 | 包覆O型圈 |
| 14 | JX468001-13 | 上轴套 |
| 15 | JX468001-14 | 下轴套 |
| 16 | JX468001-30 | 定位套 |
| 17 | JX468001-15 | 锥形垫圈 |
| 18 | JX468001-26-00 | 扭簧组件 |
| 19 | JX468001-19 | 密封垫片 |
| 20 | 8561000021*2.6 | 0型圈 |
| 21 | 8532000020*2.65 | 0型圈 |
| 22 | 8561000011.5*2.6 | 0型圈 |
| 23 | 8532000011.2*2.65 | 0型圈 |
| 24 | 859964006*30 | 销轴 |
| 25 | L S212501 | 开口销 |
| 26 | 85988100M6*10 | 内六角圆柱头螺钉 |
| 27 | JZ964C01-08 | 平垫 |
| 28 | 859860002*14 | 开口销 |
| 29 | 85983300M6*20 | 六角头螺栓全螺纹 |
| 30 | 859811006 | 弹簧垫圈 |
| 31 | JX468005-03 | 下阀芯 |
| 32 | JX468008-02 | 包覆O型圈 |
