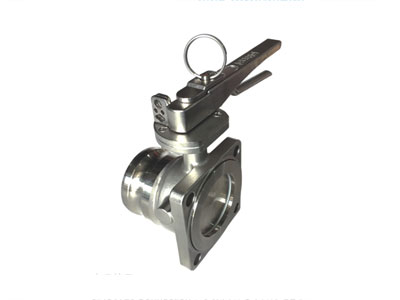

3” 快接一体式蝶阀Ⅱ型

产品编号 : DLK68002-00
连接方式:入口4x ф 14x PCD130
出口DC快接
公称直径: 80mm
公称压力: 6Bar
接触货物材质: 316
密封件材质: PTFE、 Viton
设计温度: -40C ~ 200C

3″ DC快接蝶阀|I型一入口为4x ф 14mm通孔均布在ф 130mm的分布圆上。出口为3″DC快接出口。左开启,配海关铅封锁。接触货物材质316不锈钢,PTFE主密封。

安装尺寸

组装图

注:可提供维修阀门所使用的零件。

序号零件图号零件名称
1DLK68002-01阀体
2DLJ68001-02阀座挡圈
3DLJ68001-03阀座
4DLJ68001-04 定位轴
5DLJ68001-05定位轴套
6DLJ68001-06碟板
7HDD48001-03阀杆
8DLJ68001-08O-型圈
9DLJ68001-09阀杆轴套
10DLJ68001-10O-型圈
11GB/T6170-2000|型六角螺母
12GB93-1 987标准型弹簧垫圈
13GB/T819.1-2000十字槽沉头螺钉
14DLJ68001-11定位盘
15GB/T70.3-2000内六角沉头螺钉
16DLJ68002-12手柄
17DLJ68002-13把手II
18DLJ68001-14定位销
19DLJ68001-15定位销弹簧
20DLJ68001-16拉环
21DLJ68001-18 V型中口
22DLJ68001-19PTFE轴套
23GB/T95平垫
