产品编号:JS168001-00
连接方式:
罐体法兰8x 14xPCD178
出口法兰4xф 14xPCD130
公称直径:80mm
公称压力:6Bar
接触货物材质:316
阀板密封件为FEP/Silicon材质的包覆式O型圈
设计温度:-40℃~200℃

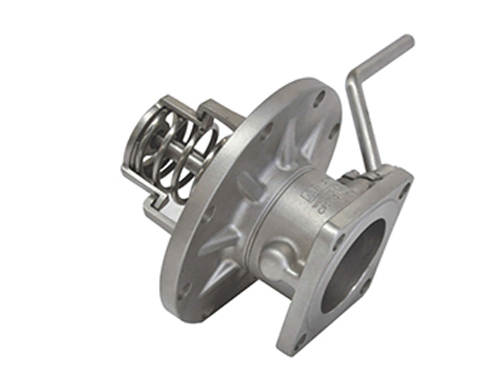

3”180°提升式脚阀一入口法兰为8xф14mm均布在PCD178mm的法兰面，出口法兰为4xф 14mm均布在PCD130mm的法兰面。产品同时可选配紧急切断及高温熔断装置，密封件采用进口包覆O型圈。
安装尺寸
组装图
密封包:具有红色字体标识的项目包含在SNSJ8001中。
维修包:具有蓝色字体标识的项目包含在SNMJ8001中。
| 序号 | 零件图号 | 零件名称 |
| 1 | JS168001-01 | 阀体 |
| 2 | JS468001-02 | 阀芯 |
| 3 | JS468001-03 | 弹簧 |
| 4 | JS468002-04 | 弹簧笼 |
| 5 | JS468001-05 | 包覆O-型圈 |
| 6 | JS468001-06-00 | 开启组件 |
| 7 | JS468001-07 | 手柄 |
| 8 | GB/T91 | 开口销 |
| 9 | GB/T70.1 | 内六角圆柱头螺钉 |
| 10 | JS368001-08 | 压盖 |
| 11 | JS468001-09 | 阀杆密封圈 |
| 12 | JS468001-10 | 阀杆O·型圈 |
| 13 | JS468001-11 | 阀杆小密封圈 |
| 14 | JS468001-12 | 阀杆 |
| 15 | JS468001-13 | 定位管 |
| 16 | JS468001-14 | 轴套 |
