产品编号: HDB08001-00
连接方式:入口焊接
出口3”BSP
公称直径: 80mm
公称压力: 6Bar
接触货物材质: 316
阀板密封件材质为PTFE
设计温度: -40°C ~200°C

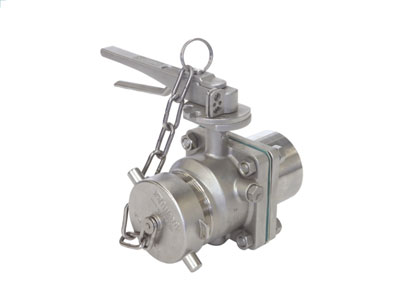

3”罐车蝶阀一左开启，配备海关铅封孔以及定位销。中轴密封由轴套、包覆O-型圈以及V型中口构成多级
密封，板具备自由滑动对正功能;安装于罐车的底部。根据客户需求可以单独安装，也可配套接头使用。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | HDB08001-01 | 方法兰转焊接 |
| 2 | HDB08001-02-00 | 夹包式垫片 |
| 3 | DL B68002-00 | II型一体式蝶阀 |
| 4 | GB/T6170 | 螺母 |
| 5 | GB/T5783 | 螺栓 |
| 6 | GB/T93 | 弹簧垫圈 |
注:可提供维修阀门所使用的零件。
