产品编号: DLK68001-00
连接方式:入口4x ф 18x PCD160
出口DC快接，3” DC
公称直径: 80mm
公称压力: 6Bar
接触货物材质: 316
阀板密封件材质为PTFE
设计温度: -40°C ~ 200°C

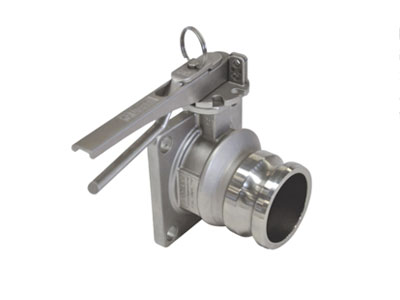

3”快接- -体式蝶阀一-入口为法兰4xф18mm通孔均布在ф 160mm的分度圆上。出口为3”DC快接接口。左开启，配备海关铅封孔以及定位销，防止由于运输过程中颠簸而导致阀板位移产生泄露。中轴密封由轴套、包覆0-型圈以及V型中口构成多级密封，蝶板具备自由滑动对正功能。
安装尺寸
组装图
密封包:具有红色字体标识的项目包含在SNSD8001中。
维修包:具有蓝色字体标识的项目包含在SNMD8001中。
| 序号 | 零件图号 | 零件名称 |
| 1 | DL K68001-01 | 阀体 |
| 2 | DLJ68001-02 | 阀座挡圈 |
| 3 | DLJ68001-03 | 阀座 |
| 4 | DLJ68001-04 | 定位轴 |
| 5 | DLJ68001-05 | 定位轴套 |
| 6 | DLJ68001-06 | 蝶板 |
| 7 | HDD48001-03 | 阀杆 |
| 8 | DLJ68001-08 | O-型圈 |
| 9 | DLJ68001-19 | PTFE轴套 |
| 10 | DLJ68001-18 | 中口 |
| 11 | DLJ68001-10 | O型圈 |
| 12 | DLJ68001-09 | 阀杆轴套 |
| 13 | DLJ68001-11 | 定位盘 |
| 14 | GB/T70.3 | 内六角沉头螺钉 |
| 15 | DLJ68002-12 | 手柄II |
| 16 | DLJ68002-13 | 把手II |
| 17 | DLJ68001-16 | 拉环 |
| 18 | DLJ68001-14 | 定位销 |
| 19 | DLJ68001-15 | 定位销弹簧 |
| 20 | GB/T6170 | 六角螺母 |
| 21 | GB/T819.1-2000 | 十字槽沉头螺钉 |
| 22 | GB/T93 | 弹簧垫圈 |
| 23 | GB/T95 C级 | 平垫 |
