产品编号:APN04801-00
公称通径: DN80
连接方式:3”NPSC
正压:0.21Bar
负压: 0.03Bar
接触货物材质:316L
密封件:Viton
设计温度:-15℃~150℃
注意:阀门出厂前根据客户或罐箱设计标准进行气压调校，并进行上封铅锁，严禁打开封铅销而产生危险。

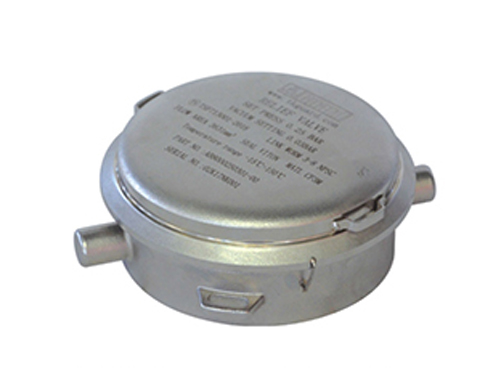

3”IBC正负压安全阀-3”NPSC内螺纹接口。产品具有泄压无喷溅功能，产品尺寸较小，更适用空间受限部位，同时还可具备安全阀和进卸料功能。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | APN04801-08-00 | 阀盖 |
| 2 | APN04801-07 | 弹簧 |
| 3 | APN04801-04 | 阀瓣 |
| 4 | GB/T6172.1 | 螺母 |
| 5 | APN04802-09 | 弹簧 |
| 6 | APN04801-05 | O-型圈 |
| 7 | APN04801-06 | 负压阀芯 |
| 8 | APN04801-03 | O-型圈 |
| 9 | APN04801-01 | 阀体 |
| 10 | APN04801-02 | 密封垫 |
注:建议定期做校验维护。
