产品编号:DKB75001-00
连接方式:
入口罐体法兰 4xф11xPCD100mm
出口2″BSP
公称直径:46.5mm
公称压力:6.9Bar
接触货物材质:316
阀板密封件材质为PTFE
设计温度:-40℃~200℃

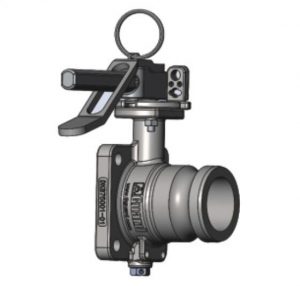

2” 空气蝶阀一左开启，配备海关铅封孔以及定位销，防止由于运输过程中颠簸而导致阀板位移产生泄露。中轴密封由轴套、包覆O-型圈以及V型中口构成多级密封，蝶板具备自由滑动对正功能。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | DKB75001-01 | 阀体 |
| 2 | DKB75001-02 | 阀座挡圈 |
| 3 | DKB75001-03 | 阀座 |
| 4 | DKB75001-04 | 蝶板 |
| 5 | HDD48001-03 | 阀杆 |
| 6 | DKB75001-10 | O型圈 |
| 7 | DLJ68001-18 | 中口 |
| 8 | DLJ68001-10 | O型圈 |
| 9 | DLJ68001-09 | 阀杆轴套 |
| 10 | DKB75001-09 | 定位盘 |
| 11 | DKB75001-06 | 手柄 |
| 12 | DKB75001-07 | 把手 |
| 13 | GB/T70.3 | 内六角沉头螺钉 |
| 14 | DLJ68001-16 | 拉环 |
| 15 | DLJ68001-14 | 定位销 |
| 16 | DLJ68001-15 | 定位销弹簧 |
| 17 | GB/T819.1 | 十字槽沉头螺钉 |
| 18 | GB/T93 | 弹簧垫圈 |
| 19 | GB/T6170 | 六角螺母 |
| 20 | ZAB46501-04-03 | 丝堵 |
| 21 | DKB75001-05 | 过滤网 |
| 22 | GB/T893.1 | 孔用弹性挡圈 |
| 23 | DLJ68001-19 | PTFE轴套 |
| 24 | GB/T95 | 平垫 |
