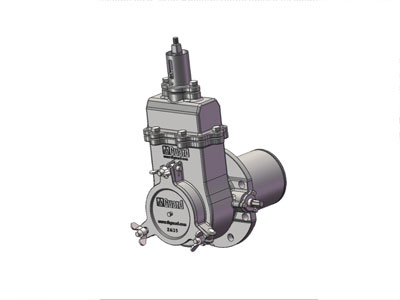

产品编号:LS17CR01-00
连接方式:罐体法兰8xф18xPCD200
公称直径: DN125
设计压力:6Bar
密封压力测试:6Bar
材质:碳钢
设计温度:-40℃~250℃
暗杆结构，结构紧凑，节省空间;带有快速开启功能，提高工作效率;设计有暗杆闸板启闭指示装置，简单明了，易于维护:有紧急切断功能，可实现远程控制;三级密封，保证无泄漏。
安装尺寸
组装图
注:可提供维修阀门所使用的零件。
| 序号 | 零件图号 | 零件名称 |
| 1 | LS17CR01-01 | 阀杆 |
| 2 | LS17CR01-08 | 阀盖 |
| 3 | LS17CR01-11 | 闸板 |
| 4 | LS17CR01-09 | 阀体 |
| 5 | LS17CR01-02 | 防尘罩 |
| 6 | LS17CR01-03 | 指示螺母 |
| 7 | LS17CR01-04 | 压紧螺母 |
| 8 | LS17CR01-06 | 压盖 |
| 9 | LS17CR01-05 | 密封件 |
| 10 | LS17CR01-07 | 垫圈 |
| 11 | LS17CR01-10 | 丝杠副 |
| 12 | LS17CR01-18 | 法兰 |
| 13 | LS17CR01-17 | 复位弹簧 |
| 14 | LS17CR01-15 | 顶杆 |
| 15 | LS17CR01-13 | 挡板 |
| 16 | LS17CR01-19 | 长连杆 |
| 17 | LS17CR01-20 | 短连杆 |
| 18 | LS17CR01-26 | 轴套 |
| 19 | LS17CR01-23 | 中轴 |
| 20 | LS17CR01-24 | 压盖 |
| 21 | LS17CR01-25 | 密封件 |
| 22 | LS17CR01-21 | 垫圈 |
| 23 | LS17CR01-22 | 端盖 |
