产品编号: 514C4102-00
公称直径: 100MM
连接方式:8x ф 11x PCD150
公称压力: 6bar
设计温度: -40°C~ + 120°C
接触货物材质: CF8
密封件材质: FEP+ VITON

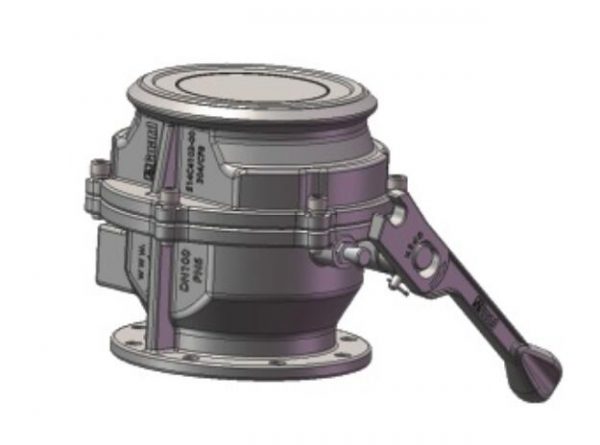

卸油阀-安装在罐体底部，采用快接连接，可快速卸油，可防止阀体内部存液，是底部卸料的重要部件，上游连接海底阀。
安装尺寸
组装图
| 序号 | 零件图号 | 零件名称 |
| 1 | 514C4102-01 | 阀体 |
| 2 | 514C4102-02 | 适配器 |
| 3 | 514C41-03 | 阀瓣 |
| 4 | 514C41-04 | 弹簧 |
| 5 | 8536002093.5*7 | O型圈 |
| 6 | 514C41-05 | 主阀杆 |
| 7 | 514C41-06 | 联动杆 |
| 8 | 514C41-07 | 从动杆 |
| 9 | 514C41-08 | 手柄垫片 |
| 10 | 514C41-09 | 手柄定位套 |
| 11 | 514C41-10 | 中口小弹簧 |
| 12 | 514C41-11 | 中口垫片 |
| 13 | 8532000017*3.55 | O型圈 |
| 14 | 514C41-12 | 轴套 |
| 15 | 514C41-13 | 填料 |
| 16 | 514C41-14 | 主阀杆PTFE垫片 |
| 17 | 514C41-15 | 主垫片 |
| 18 | 514C41-16 | 阀瓣轴套 |
| 19 | 514C41-17 | 手柄 |
| 20 | 514C41-18 | 手柄档杆 |
| 21 | 859864006*45 | 销轴 |
| 22 | 85988500M8*30 | 内六角圆柱头螺钉 |
| 23 | G859811008 | 弹垫 |
| 24 | 8598190015 | 开口挡圈 |
| 25 | 859819006 | 开口挡圈 |
| 26 | 859864004*16 | 销轴 |
| 27 | 859860001.6*12 | 开口销 |
| 28 | 8598120018 | 轴用弹性挡圈 |
